性能與特征

1．滿足現場基本試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對主流各種微機保護進行各種試驗，試驗更加方便和快捷。

2．滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。

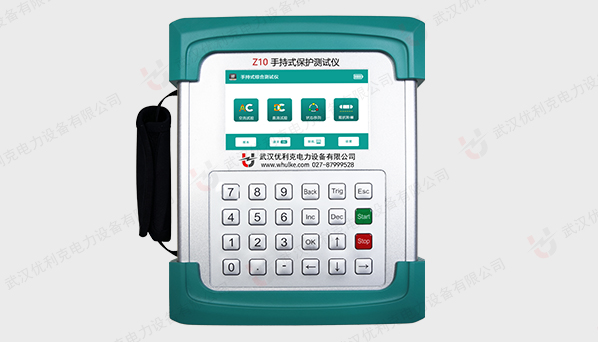

3．觸摸彩色屏操作界面，人機界面友好，操作簡便快捷；高性能的進口ARM主控芯片和4.3寸TFT電容觸摸屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。

4．面板配備4.3寸TFT電容觸摸屏，高清顯示，方便操作。

5．主控板采用ARM+16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。

6．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。

7. 具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

技術參數

1.交流電流源


單相電流輸出（有效值）	0--10A/相，精度：0.2%  ±5mA
三相并聯輸出(有效值)	30A三相同相位并聯輸出
相電流長時間允許工作值(有效值)	1A
每相最大輸出功率	100VA
三相并聯電流最大輸出功率	300VA
三并電流最大輸出允許工作時間	5s
頻率范圍	0--1000Hz，精度0.01Hz
諧波次數	2--20次
相位	0--360°，精度0.1°


2.直流電流源


直流電流輸出

0--±5A/相，精度：0.5%  ±5mA

3.交流電壓源


單相電壓輸出（有效值）	0--125V/相，精度：0.2%  ±5mV
線電壓輸出（有效值）	0--250V
相電壓/線電壓輸出功率	40VA/60VA
頻率范圍	0--1000Hz，精度：0.01Hz
諧波次數	2--20次
相位	0--360°，精度：0.1°


4.直流電壓源


單相電壓輸出幅值	0--±160V，精度：0.5%  ±5mV
線電壓輸出幅值	0--320V
相電壓/線電壓輸出功率	40VA/60VA

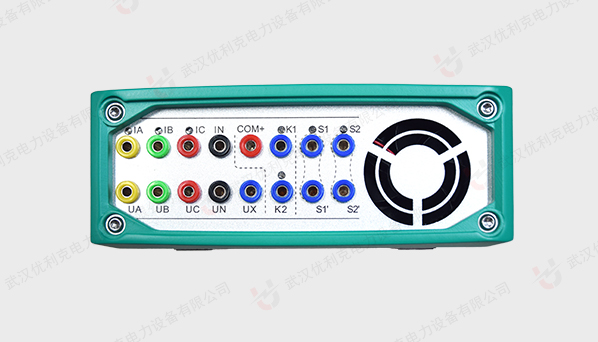

5.開關量端子


開關量輸入端子	2對
空接點	1--20mA，24V 裝置內部有源輸出
電位翻轉	無源接點：低阻短接信號 有源接點：0-250V DC/AC
開關量輸出端子	2對，空接點，遮斷容量：AC /DC:0-250V/5A


6.其他


時間范圍	1ms--9999s，測量精度：1ms
單機體積重量	體積:214*176*60 mm3，約2.4Kg

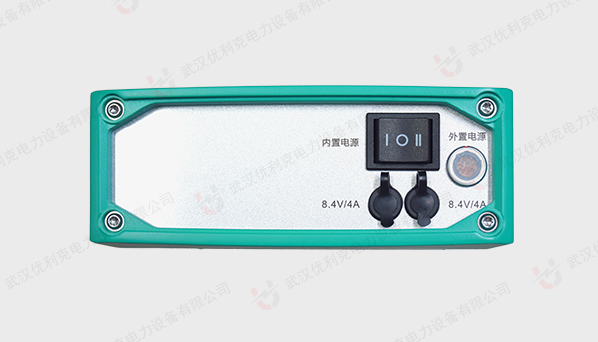

適配器供電	充電器8.4V/4A

7．交流電流工作時間


待機工作時間	工作時間>8小時
工作電流≤1A	長時間輸出
1A<工作電流≤5A	工作時間>600S
5A<工作電流≤10A	工作時間>5S
