繼電保護裝置校驗、電力二次設備檢修是變電站及電力工程運維的核心環節。針對傳統繼電保護測試儀機身笨重、操作繁瑣、

波形精度不足、設備校準復雜等現場痛點，武漢優利克電力設備有限公司全新便攜式微機繼電保護測試儀正式發布。產品符

合電力行業雙重國標，集成全套繼電保護試驗功能，兼顧高精度輸出、便攜機身、簡易操作與全方位安全防護，可全面滿足

發電廠、變電站、電力工程現場各類保護調試需求。


一、符合行業雙國標，檢測結果合規可靠

本款測試儀研發與生產全程嚴格遵循國家及電力行業現行標準，檢測數據具備公信力，可直接用于工程驗收、設備年檢、出

廠試驗等正規場景，適配傳統繼電器及各類主流微機保護裝置檢測：

•符合國標：GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》

•符合行標：DL/T 624-2010《繼電保護微機型試驗裝置技術條件》

二、產品核心優勢

1. 觸控大屏操作，上手門檻低

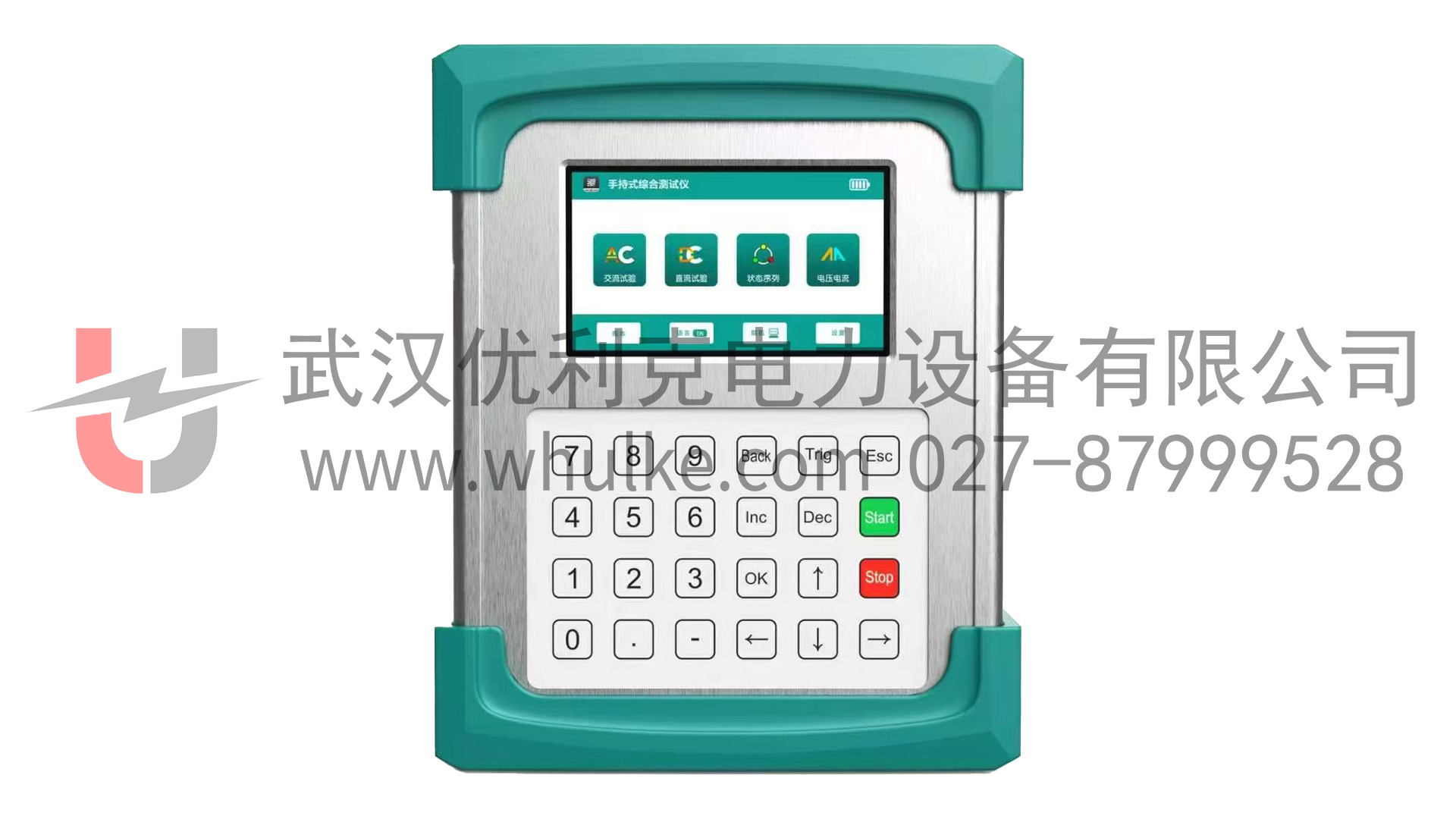

配備4.3寸TFT電容觸摸屏，搭配實體功能按鍵，無需外接外設即可獨立操作。界面直觀清晰，實時顯示設備工況、試驗參數

與操作提示，運維人員可快速完成試驗設置與操作。

2. 高端硬件配置，波形輸出精度高

搭載32位ARM主控芯片與16位DAC轉換模塊，每周波輸出2000點高密度正弦波形，搭配有源低通濾波器，輸出波形平滑無畸

變，有效規避數值漂移問題，保障小信號測試精準度。

3. 線性功放設計，電流電壓輸出穩定

 采用高保真線性功率放大器，兼顧小電流高精度輸出與大電流運行穩定性。設備內置過熱、過流、過壓、短路多重保護，電

流回路支持開路運行，突發工況下不易損壞設備，適配現場復雜測試環境。

4. 軟件自動校準，無需拆機調試

摒棄傳統機箱電位器手動校準方式，支持整機軟件一鍵自校準，可直接完成交流精度、直流偏移量校準，減少硬件老化帶來

的精度偏差，長期使用穩定性更強，降低后期維護難度。

5. 小型輕量化設計，便于現場攜帶

整機尺寸214*176*60mm，重量僅2.4kg，機身小巧輕便，可輕松適配戶外檢修、機房狹小空間等移動作業場景，告別傳統

測試儀笨重不便的問題。

6. 雙供電模式，滿足全天作業需求

支持內置電池、外置適配器兩種供電方式，標配8.4V/4A專用充電器。設備待機時長超8小時，小電流工況可長時間連續輸出，

滿足現場一整天不間斷測試需求。

7. 光電隔離接口，試驗安全有保障

開關量輸入、輸出端口均做光電隔離處理，配備2路開入、2路開出接口，兼容有源、無源兩種接點類型；面板搭載電流開路

指示燈，接線異常實時告警，全方位保障設備與人身安全。

三、八大測試功能

設備內置八大專用測試模塊，無需搭配輔助設備，單臺儀器即可完成現場全部常規繼電保護試驗：

1.交流試驗：通用綜合測試模塊，可自定義電壓、電流幅值、步長、相位，檢測各類電壓、電流保護動作值與動作時間。

2.直流試驗：輸出直流電壓、電流信號，適用于信號繼電器、中間繼電器等直流元器件校驗。

3.頻率試驗：模擬頻率滑差工況，完成低頻、高頻保護裝置的性能檢測。

4.阻抗階梯：針對110kV及以上高壓線路距離保護，模擬接地、正反方向故障，精準校驗保護阻抗定值。

5.同期試驗：自動檢測同期裝置動作電壓、動作頻率、合閘相位差，真實還原電網并網工況。

6.狀態系列：支持最多7種試驗狀態連續輸出，模擬故障、跳閘、重合閘完整時序，還原電網真實故障過程。

7.系統設置：完成設備精度校準、直流偏移校準，查看軟件版本，支持后續軟件升級。

8.拓展功能：搭載ECT/EVT、鐵路直流專項測試模塊，兼顧電網常規運維與軌道交通電力檢測需求。




四、現場安全操作規范

為保障現場試驗安全與設備完好，操作人員需嚴格遵守以下操作要求：

•禁止將外部交直流電源接入儀器電壓、電流輸出端子，電壓輸出端口嚴禁短路。

•非防爆機型不得在潮濕、易爆環境下使用，作業時保持機身通風口通暢。

•嚴禁在輸出狀態下直接斷電，避免造成保護裝置誤動作。

•儀器出現故障需立即斷電停機，禁止帶病運行，及時聯系售后檢修。

•搬運儀器保持機身朝上，輕拿輕放，避免損壞內部精密元器件。

本次上新的便攜式微機繼電保護測試儀，以便攜化機身、高精度輸出、全覆蓋測試功能，解決了傳統繼保測試儀的諸多現場

使用痛點。未來我司將持續深耕電力檢測設備研發，持續優化產品性能，為電力系統安全穩定運行提供可靠的檢測設備支撐。

如需產品詳細資料、樣機測試及報價，歡迎聯系官方客服咨詢。
